Sistema Modular de Fontes de Alta Tensão
Informações preliminares - rack de19" / bancada, entrada de CA universal, 1 a 4 canais configuraveis com 250 watts por canal ( 1000 watts pot. total máxima ).Controle e monitoração dos canais totalmente independentes. Potencias de 4 a 250 watts/canal.
Especificações completas - PDF

Série "A"  (visualize como pág. web ou como PDF)
Alta Tensão de 0 a 62V até  0 a 6kV
 0 a 4 Watts, 20 Watts, & 30 Watts


Série "F"  (visualize como pág. web ou como PDF)
Filtro de ripple para a série  "A"
reduz o ripple de 10 a 100 vezes


Série "10A a 25A" - PDF
Alta Tensão de 0 a 10kV até 0 a 25kV
 0 a 4 Watts, 15 Watts, & 30 Watts


Série "C" Série "C" de Alta Potência (visualize como pág. web ou como PDF)
Fonte para carga de capacitores ou de CC
0 a 125V até  0 a 6kV , 0 a 60 Watts, 125 Watts & 250 Watts

Série de Alta Potência "8C/10C/12C/15C"  (visualize como pág. web ou como PDF)
Fonte para carga de capacitores ou de CC
0 a 8kV até 0 a 15kV ,  0 a 60 Watts & 125 Watts


Série  "C" de Alta Potência Bipolar  (visualize como pág. web ou como PDF)
Fonte de alta potência com saída dupla
0 a ±125V até  0 a ±6kV , 0 a 125 Watts & 250 Watts


Série "FL" (visualize como pág. web ou como PDF)
Fontes com saída isolada e entrada Digital e Analógica
0 a 62V até  0 a 35kV , 0 a 4 Watts até 0 a 20 Watts, Isoladas até 15 kV


Série Saída Dupla "Aux"  (visualize como pág. web ou como PDF)
Fornece uma segunda saída positiva ou negativa
Encapsulado com série"A" e "C"


Série Saída Tripla "Aux"  (visualize como pág. web ou como PDF)
Acrescenta saída de grade o foco
Encapsulado com  série "10A a 35A"

Série “TF”  ( PDF )
Informação Preliminar - base de teste para fontes de CC de Alta Tensão
Medições em fontes de até 40 kV de 35 Hz a 10 MHz.

Top

Informações adicionais podem ser obtidas diretamente no site da UltraVolt



---

Encontrar a Melhor Solução Para a Sua Aplicação é Tão Fácil Como Contar  1,2,3! O " Quick Select Chart " pode ser usado para ajudá-lo a selecionar o melhor modelo   UltraVolt que atenda às suas  especificações. Quick Select Chart  Se você não possui o Adobe Acrobat Reader, clique aqui  Top

AP-1 - Remote control of UltraVolt HVPS's (REV. H 1/99)
AP-3 - Electrical Termination & Mounting Configurations of UV HVPS (REV. E 10/98)
AP-6 - Thermal management of the "A" & "C" Series (REV. C 6/98)
AP-10 - General "C" Series product notes (REV. C 9/98)
AP-11 - Updating from regulated proportional to UV HVPS (REV. E 9/21/98)
AP-12 - Paralleling UltraVolt HVPS's (REV. E 9/21/98)
AP-13 - Output Current Monitor (REV. J 9/21/98)
AP-14 - "A" Series Constant Current Regulation (REV. B 12/7/92)
AP-16 - Extra Protection of HVPS in single and multiple PSU applications (REV. J 1/99)
AP-19 - Using an "AP" and "AN" HVPS for Bipolar EO/ Electrically Reversible (REV. C 9/29/98)

Diagramas de Conexões

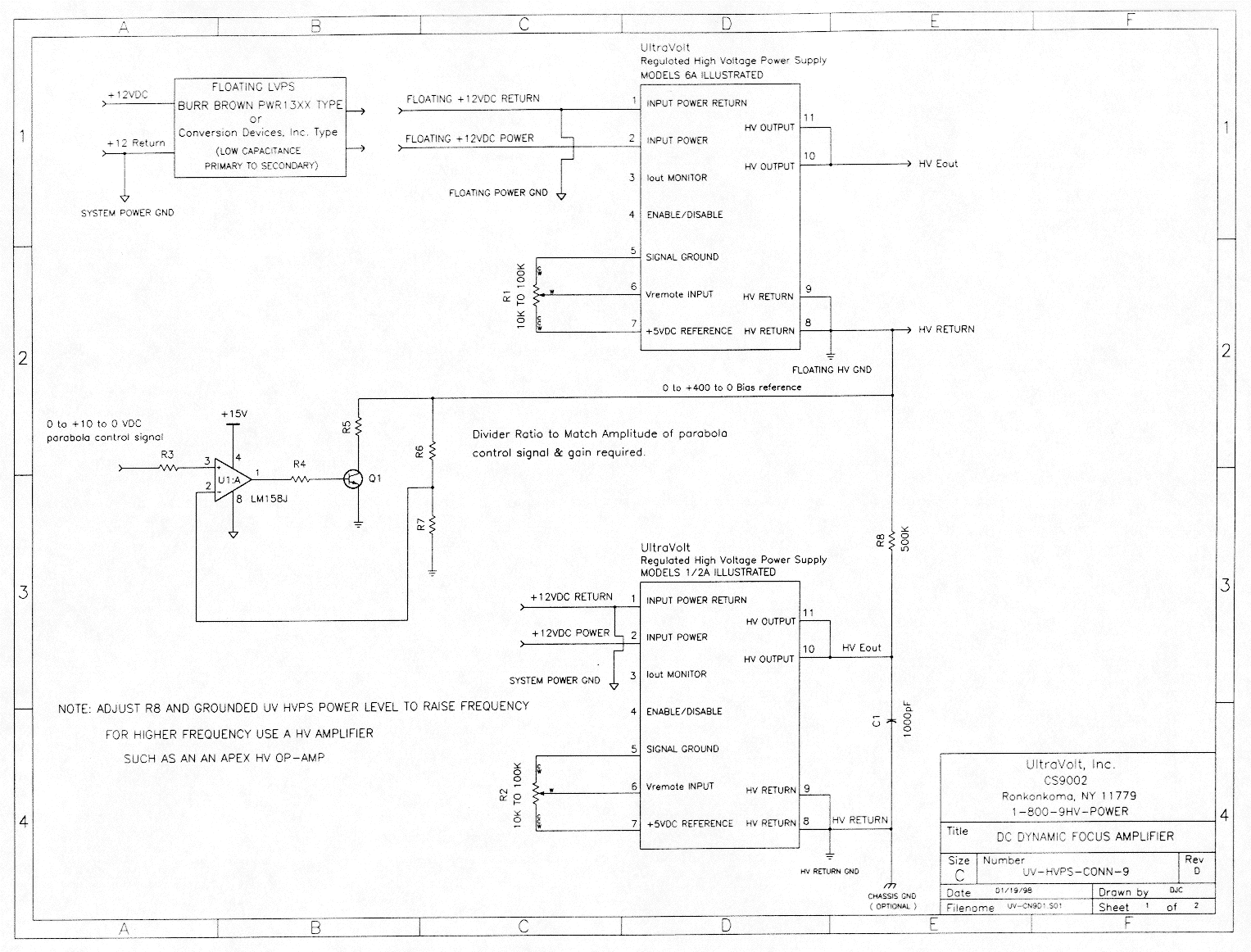

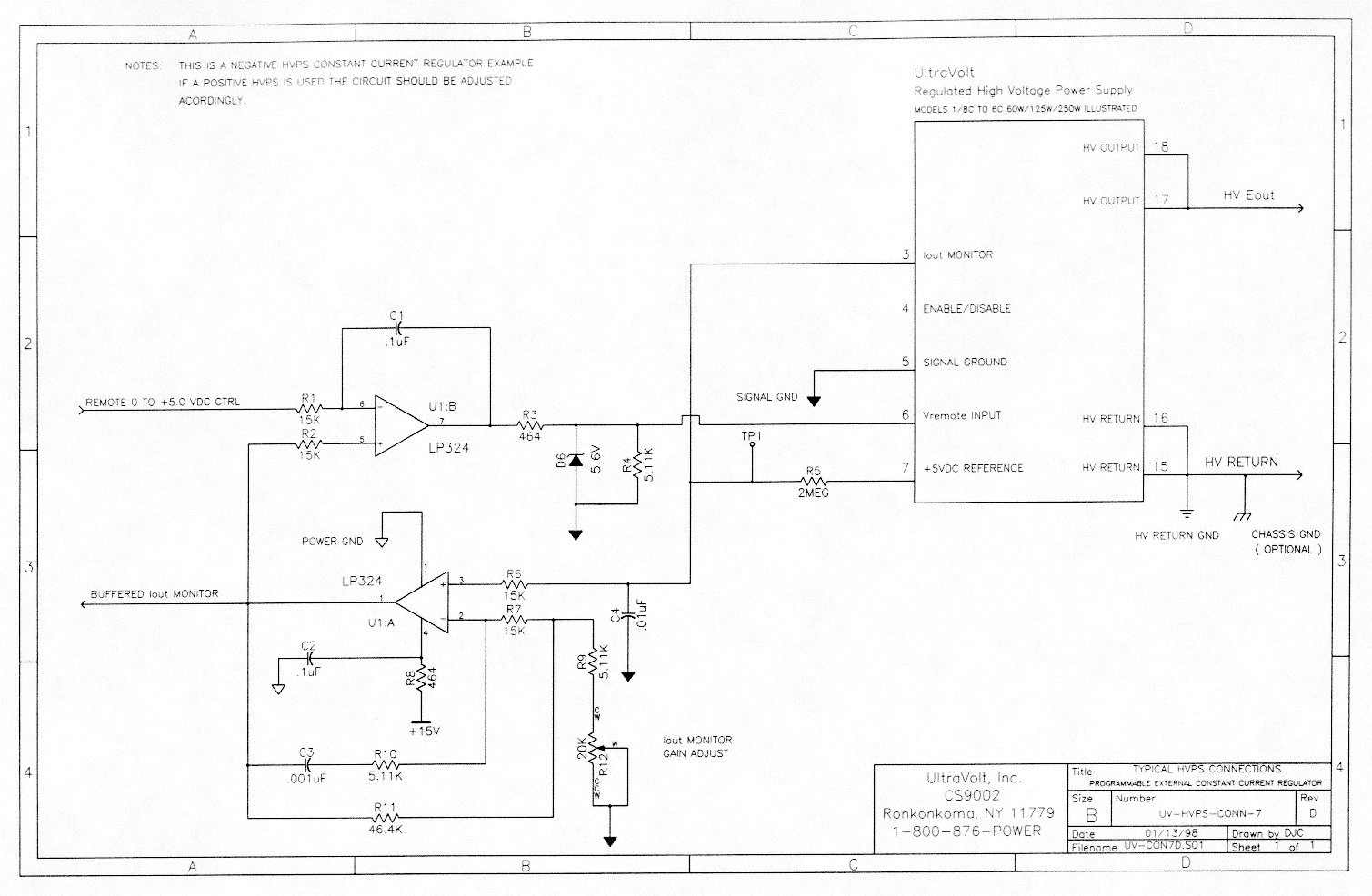

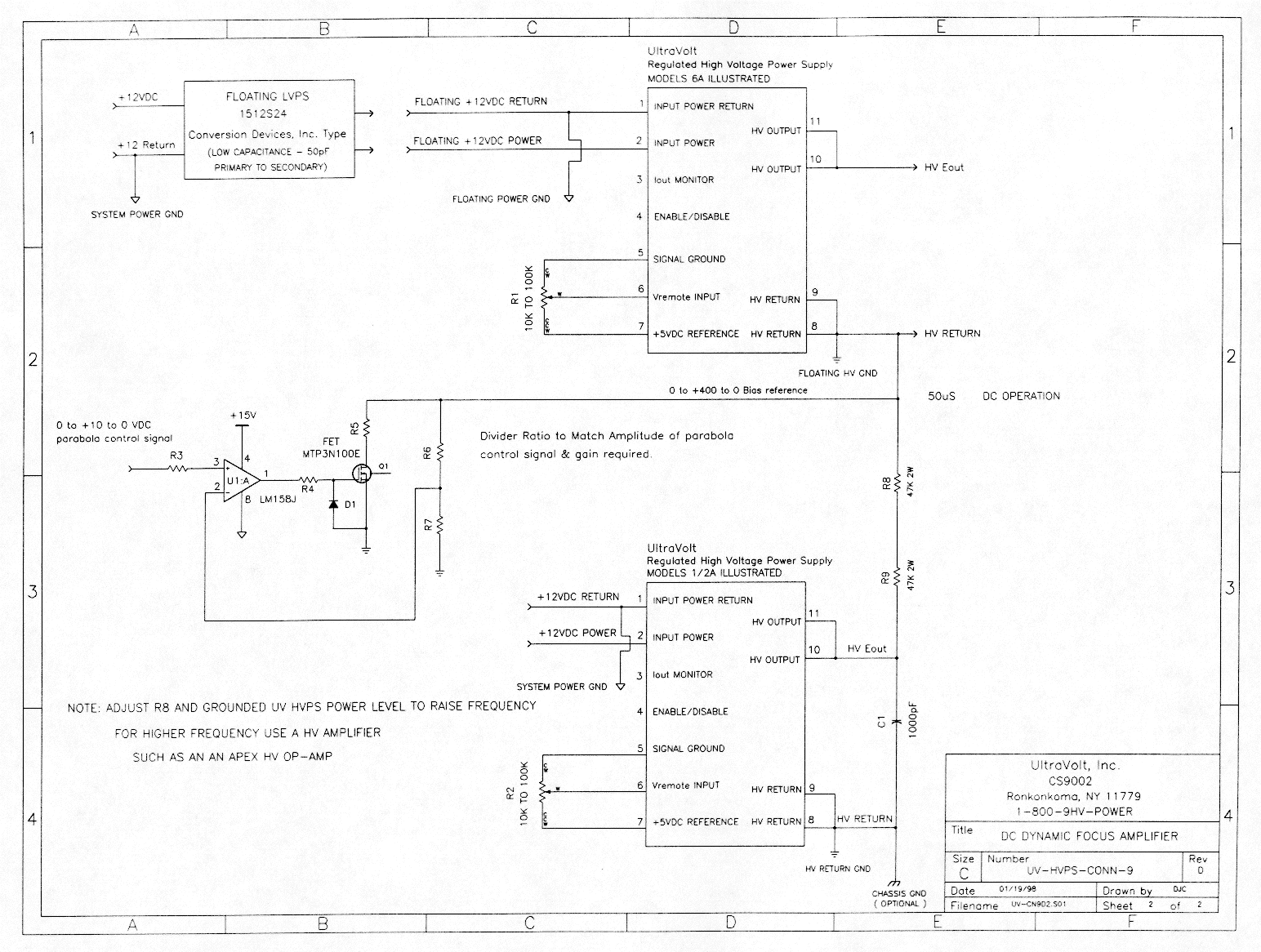

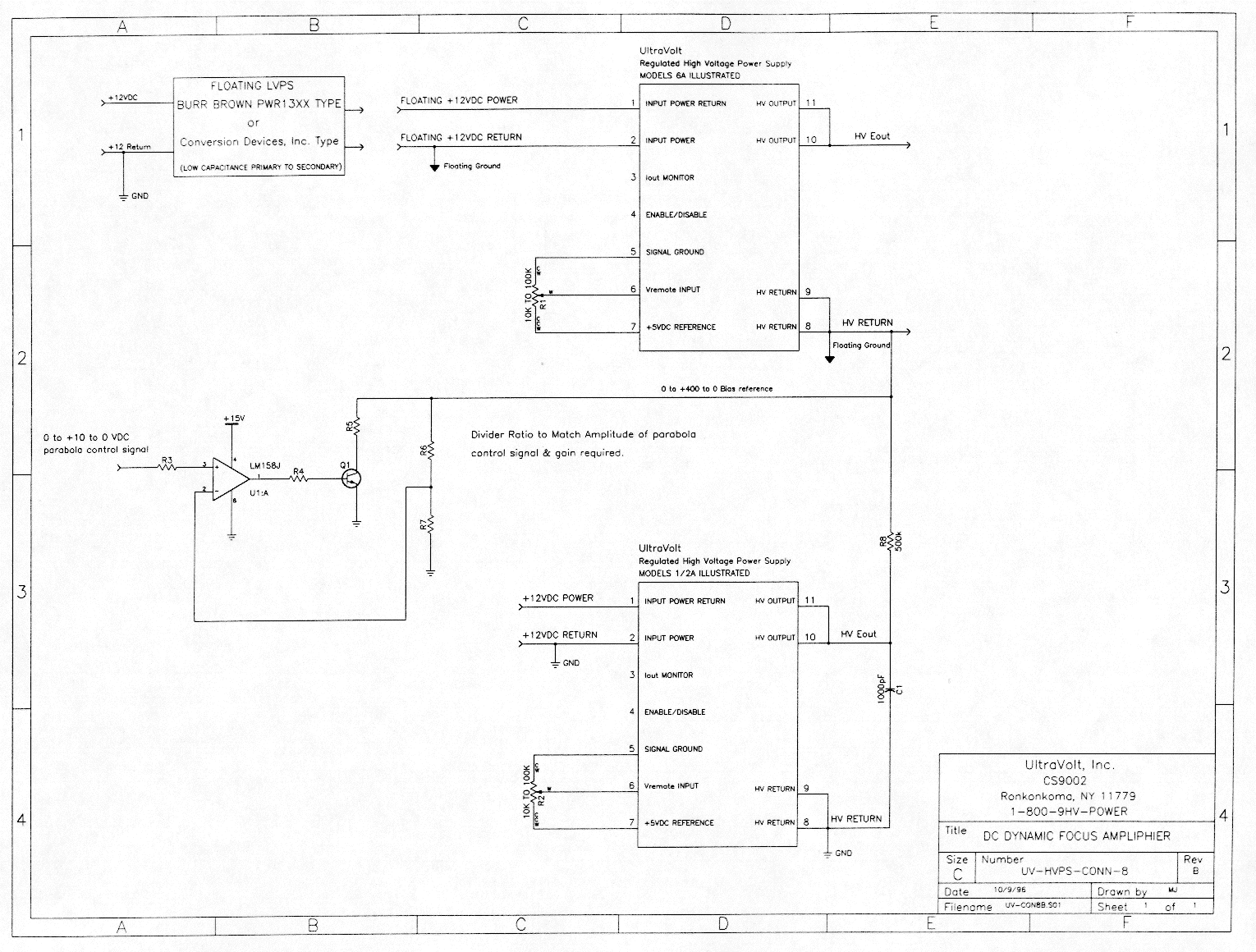

Número UV-CONN-1 UV-CONN-2 UV-CONN-3 UV-CONN-4 UV-CONN-5 UV-CONN-6 UV-CONN-7 UV-CONN-8 UV-CONN-9 UV-CONN-9 UV-CONN-10 UV-CONN-11 UV-CONN-11 UV-CONN-12 UV-CONN-13 UV-CONN-14 UV-CONN-14 UV-CONN-15 UV-CONN-15 UV-CONN-15 UV-CONN-16 UV-CONN-17

Título Voltage Programming of Remote Adjust with a Potentiometer, DAC or OP AMP Enable/Disable Control, also Current Limit Status Output Voltage Monitoring, Reading, Scaling, Buffering Output Current Monitoring, Reading, Scaling, Buffering Enhanced Input & Output Filtering Programmable External Current Limit Negative HV Power Supply Constant Current Regulator CRT DC Dynamic Focus Amplifier: Sheet One CRT DC Dynamic Focus Amplifier: Sheet Two HV Power Supply Constant Current Regulator Floating HV Power Supply Configurations: Sheet One Floating HV Power Supply Configurations: Sheet Two Laser Strike and Run Supply Temperature Compensated APD Bias & Shunt Regulator for APD Array Sheet One Sheet Two Sheet One Sheet Two Sheet Three

Revisão Rev D Rev C Rev D Rev D Rev D Rev D Rev D Rev B Rev D Rev D Rev C Rev D Rev D Rev B Rev B Rev A Rev A Rev B Rev B Rev B Rev A Rev A

Data Rev. 1/13/98 1/13/98 1/13/98 1/13/98 1/19/98 1/19/98 1/13/98 10/9/96 1/19/98 1/19/98 10/7/98 1/19/98 1/19/98 1/19/98 1/19/98 11/19/97 11/19/97 11/8/97 11/8/97 11/8/97 2/13/98 1/27/98

Se voce tiver alguma duvida sobre as fontes da UltraVolt por favor contacte-nos
