Fontes chaveadas de CC, de baixo custo e elevada eficiência para uso em painéis de instrumentação e controle. Pequenas dimensões.
- Elevada eficiência - 72 a 85 % dependendo do modelo.
- Entrada de tensão universal - 85 a 264 VCA, 50/60 Hz ou 100 a 300 VCC.
- Proteção total contra sobre cargas e/ou curto circuito.
- Fixação posterior para uso em placas de montagem.
- Regulação total : 2%.
- Turn-on time : menor que 1 s.
- Pard : 0,5% RMS, 1% p-p, 20 Mhz largura de faixa.
- Coeficiente de temperatura : 0,03%/ oC.
- 2 anos de garantia.
Modelos preferenciais, sob consulta outras tensões e configurações.
| Modelo | Tensão de saída - VCC | Corrente nominal - A | Dimensões - A,L,P - mm |

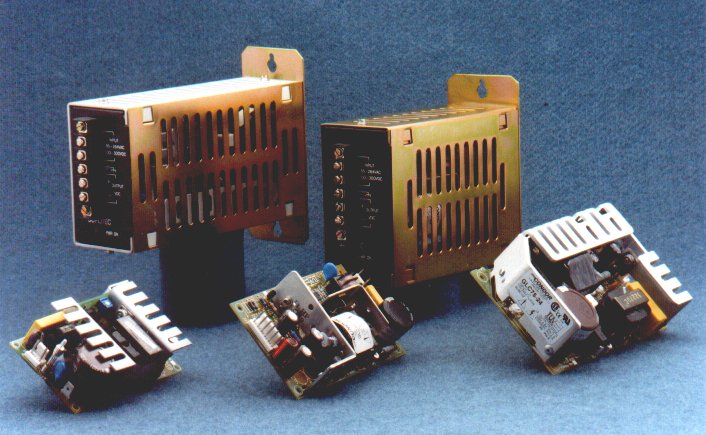

| PGLC 40-12 | 12 | 3,5 | 157 x 65 x 170 |
| PGLC 40-15 | 15 | 3,0 | |
| PGLC 40-24 | 24 | 2,0 | |
| PGLC 50-24 | 24 | 2,3 | |
| PGLC 75-12 | 12 | 8,0 | 145 x 61 x 182 |
| PGLC 75-24 | 24 | 4,5 | |

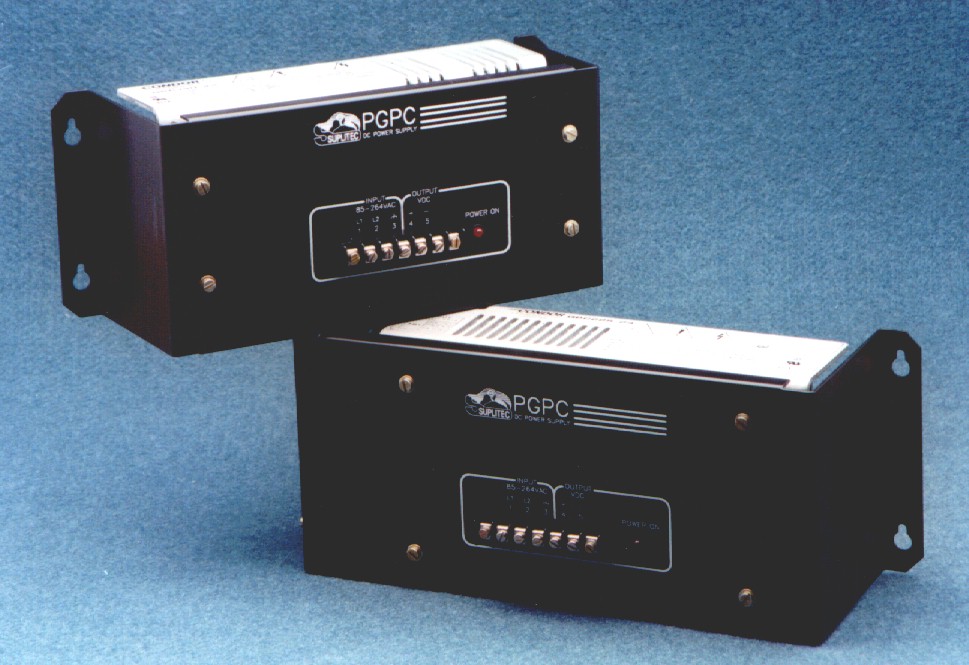

| PGPC 140-12 | 12 | 12,5 | 115 x 280 x 105 |
| PGPC 140-24 | 24 | 6,2 | |
| PGPC 225-12 | 12 | 17,0 | 127 x 315 x 115 |
| PGPC 225-24 | 24 | 9,0 |
Para especificações completas click aqui :
smps2.pdf
