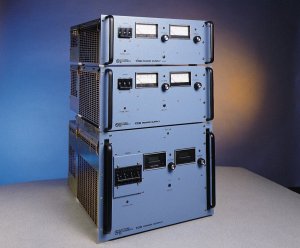

Lambda EMI - Série TCR
600 W a 10 kW


Descrição

A série  TCR representa o mais robusto dos projetos de fontes de CC empregando-se a técnica de controle de angulo de disparo de  SCR's.

Em uma fonte a SCR, a saída é controlada pela modulação do angulo de condução dos SCR's. Na série TCR, a entrada de CA é aplicada a três pares de SCR's bidirecionalmente conectados  ao primário do trafo de entrada.  A tensão secundária do trafo de força é então retificada e duplamente filtrada ( filtro L/C ), para se obter uma tensão de saída com baixo ripple.
A tensão e corrente de saída são então amostradas e comparadas contra as referências internas ou externas de maneira a se ter uma tensão ou corrente constantes na carga. A passagem do modo de operação é automático e depende da carga e dos valores ajustados  nos controles frontais e/ou programados externamente.

Principais Características

  • Combina ótimo desempenho com confiabilidade.
  • Alta taxa de watts por área ( pé cúbico ).
  • Redução da RFI conduzida pela linha - 1000 vezes menor que modelos anteriores ( atende norma VDE 875 nível N e  VDE 871 nível A.)
  • Alta rigidez dielétrica (2500 V rms)
  • Baixo ripple e terminais de programação protegidos.
  • Operação série ou paralelo, mestre/escravo.
  • Garantia de 5 anos.

Aplicações

Bastidores de envelhecimento de semicondutores
Alimentação de CC  bobinas de foco em aceleradores
Eletrodeposição
Fontes de CC para lâmpadas a arco		 CW lasers
Formação de capacitores
Carga de baterias
Fonte de CC para alimentação de motores


Especificações

Entrada CA
600 W, 1 kW e 1.8 kW: 115 VCA (Standard),220 VCA (opcional)
2.8 kW, e 10 kW: 220 VCA (standard), 440 VCA (opcional)
trifásico
Consulte a fábrica para outras tensões

Caracteristicas de saída
Regulação: 0.1%
Estabilidade: 0.05%
Resposta a transitórios : 30% de variação de carga irá retornar a 2% dentro de 75 milisegundos
Temperatura de operação: 0-40  C

Proteções
Ovp - Protetor de sobre tensão (opcional)
Sobre temperatura
Sobre corrente

 Programação
Controles no painel frontal e programação externa por meio de sinais analógicos.
Programação de tensão e corrente (standard);
0-5V e  0-10V opcional)
RS232 e  IEEE-488 (opcional) - RSTL 488

Mecânica
600 W e 1 kW : 3 1/2" H, 18 1/2" D, 60-65 lbs. (27-29 kg)
1.8 kW: 5 1/2" H, 18 1/2" D, 95 lbs. (43 kg)
2.5 and 2.8 kW: 7" H, 18 1/2" D, 125-180 lbs. (57-82 kg)
5 kW: 8 3/4" H, 22" D, 240 lbs. (109 kg)
10 kW 12 1/4" H, 22" D, 350 lbs. (159 kg)

Dimensões em polegadas.


Modelos

Modelos Monofásicos



Modelos Trifásicos
Modelo Tensão
saída
(Volts)		 Corrente
saída
(Amps)		 Ripple
(mV) rms		 Modelo Tensão
saída
(Volts)		 Corrente
saída
(Amps)		 Ripple
(mV) rms
 TCR 7.5S70
 TCR 7.5S115
 TCR 7.5S200
 TCR 7.5S300		 0-7.5
0-7.5
0-7.5
0-7.5		 0-70
0-115
0-200
0-300		 80
75
80
80

 TCR 7.5T300
 TCR 6T600
 TCR 6T900

0-7.5
0-6
0-6

0-300
0-600
0-900

30
30
30

 TCR 10S50
 TCR 10S90
 TCR 10S165
 TCR 10S240

0-10
0-10
0-10
0-10

0-50
0-90
0-165
0-240

80
75
80
80

TCR 10T250
TCR 10T500
TCR 10T750

0-10
0-10
0-10

0-250
0-500
0-750

35
35
35

 TCR 20S30
 TCR 20S50
 TCR 20S90
 TCR 20S135

0-20
0-20
0-20
0-20

0-30
0-50
0-90
0-135

80
60
80
80

TCR 20T125
TCR 20T250
TCR 20T500

0-20
0-20
0-20

0-125
0-250
0-500

20
20
20

 TCR 30S20
 TCR 30S30
 TCR 30S60
 TCR 30S90

0-30
0-30
0-30
0-30

0-20
0-30
0-60
0-90

90
60
90
90

TCR 30T100
TCR 30T200

0-30
0-30

0-100
0-200

15
15

 TCR 40S15
 TCR 40S25
 TCR 40S45
 TCR 40S70

0-40
0-40
0-40
0-40

0-15
0-25
0-45
0-70

100
60
100
100

 TCR 40T60
 TCR 40T125
 TCR 40T250
 TCR 50T200

0-40
0-40
0-40
0-40

0-60
0-125
0-250
0-200

15
15
15
18

 TCR 60S10
 TCR 60S18
 TCR 60S30
 TCR 60S45

0-60
0-60
0-60
0-60

0-10
0-18
0-30
0-45

120
70
90
90

 TCR 80T30
 TCR 80T60
 TCR 100T100

0-80
0-80
0-100

0-30
0-60
0-100

25
25
40

 TCR 80S8
 TCR 80S13
 TCR 80S23
 TCR 80S34

0-80
0-80
0-80
0-80

0-8
0-13
0-23
0-34

150
80
120
100

 TCR 120T20
 TCR 120T40

0-120
0-120

0-20
0-40

40
40

 TCR 150S4
 TCR 150S7
 TCR 150S12
 TCR 150S18

0-150
0-150
0-150
0-150

0-4
0-7
0-12
0-18

300
150
200
200

 TCR 160T15
 TCR 160T30
 TCR 160T60

0-160
0-160
0-160

0-15
0-30
0-60

60
60
60

 TCR 300S2
 TCR 300S3
 TCR 300S6
 TCR 300S9

0-300
0-300
0-300
0-300

0-2
0-3
0-6
0-9

500
250
300
300

 TCR 250T10
 TCR 250T20
 TCR 250T40

0-250
0-250
0-250

0-10
0-20
0-40

90
90
500

 TCR 600S1
 TCR 600S1.6
 TCR 600S3
 TCR 600S4.5

0-600
0-600
0-600
0-600

0-1
0-1.6
0-3
0-4.5

1000
700
700
700

 TCR 500T5
 TCR 500T10
 TCR 500T20

0-500
0-500
0-500

0-5
0-10
0-20

125
125
125
