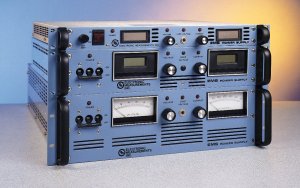

Lambda EMI -  Série EMS
600 W a  5 kW, até 600 A



Descrição

As fontes da série EMS são fontes chaveadas de CC  de alta potência, com entradas monofásicas e trifásicas, para aplicações onde alta eficiência, regulação precisa , um alto grau de compactação e pequeno pêso sejam requeridos.
Esta série de fontes chaveadas em alta freguência foi desenvolvida para operar como fontes de tensão constante/corrente constante com cruzamento automático entre os modos de operação. Todas as fontes da série EMS são totalmente programáveis através de sinais analógicos ou opcionalmente através  da interface digital RSTL, permitindo assim sua integração junto a sistemas automáticos de ensaios.
A série EMS representa um importante elemento em nossa extensa linha de fontes chaveadas. começando em 1969 com várias patentes, Lambda EMI  continuou os investimentos no desenvolvimento da série EMS. Áreas de aplicação típicas incluem : processamento de semicondutores, área médica ( RX ), laboratórios de pesquisas, sistemas de burn-in. A série EMS oferece as melhores características para suas aplicações, devidamente comprovadas pelo uso em aplicações reais ao longo dos anos, e incorporam os últimos avanços na área de conversão de energia para os usuários de sistemas de potência.

Características Principais

  • A mais alta taxa de watts/polegada cúbica da indústria em fontes para montagem em racks.
  • 1.0 kW-2.0 Watts/cubic inch-506 cu.in. 2.5 kW-2.3 Watts/cubic inch-1071 cu.in. 5.0 kW-3.1 Watts/cubic inch-1606 cu.in.
  • Marca CE disponivel em modelos selecionados
  • 650 microsegundos de reposta a transitórios ( modelos até 20 V de saída )
  • OVP ( protetor de sobre tensão ) standard, ajuste frontal ( modelos até  300 V de saída )
  • Proteção térmica em todos os modelos
  • Modo de operação automático : Tensão constante/Corrente constante
  • Soft Start
  • Série ou paralelo, operação mestre-escravo
  • Programação comum com as séries  TCR, EMHP e ESS
  • Ajustáveis de zero ao máximo especificado em tensão e corrente
  • Atende normas U/L

Especificações

Entrada CA
Modelos de 600 Watts: 115 VCA (standard), 220 VCA (opcional) monofásico
Modelos de1 kW: 115 VCA (standard), 220 VAC (opcional) monofásico
Modelos de2 kW: 220 VCA monofásico (standard) e 220 VCA trifásico (opcional)
Modelos de 2.5 kW: 220 VCA monofásico e 220 VCA trifásico (selecionável pelo usuário)
Modelos de 5 kW: 220 VCA trifásico
Todos os modelos 50/60 Hz
Softstart
Consultar a fábrica para outras tensões de entrada/saída

Características de Saída
Regulação: 0.1%
Estabilidade: 0.05%
Resposta a transientes: 650 microsegundds para 30% de alteração na carga (modelos até 20 VCC)
Temperatura de operação: 0-50 Graus C, plena potência, reduzir acima de 50 Graus C.

 Proteções
Sobre tensão (modelos até 300 VCC)
Sobre temperatura
Sobre corrente

Programação
Controles no painel frontal e programação remota por resistencia e tensão, nos canais de tensão e corrente.
0-5V e  0-10V (opcional)
RS232 e IEEE-488 (opcional) - RSTL 488

Mecânica
Todos os modelos para racks de 19", dimensões em mm, Altura x Profundidade , peso.
600 W / 1 kW :
43 mm A, 17" P, 15 lbs. (7 kg)
2 kW / 2.5 kW :
89 mm A, 18" P, 30 lbs. (13 kg)
5 kW :
132 mm A, 21" P, 60 lbs. (27 kg)


Modelos

Modelo

 Potência
(Watts)

Tensão
saída
(Volts)

Corrente
saída
(Amps)

Ripple
(mV) p-p
EMS 7.5-75
EMS 7.5-130
EMS 7.5-250
EMS 7.5-300
EMS 7.5-600

600
1000
2000
2500
5000

0-7-5
0-7-5
0-7-5
0-7-5
0-7-5

0-75
0-130
0-250
0-300
0-600

100
75
75
75
75
EMS 10-60
EMS 10-100
EMS 10-200
EMS 10-250
EMS 10-500

600
1000
2000
2500
5000

0-10
0-10
0-10
0-10
0-10

0-60
0-100
0-200
0-250
0-500

100
75
75
75
75
EMS 20-30
EMS 20-50
EMS 20-100
EMS 20-125
EMS 20-250

600
1000
2000
2500
5000

0-20
0-20
0-20
0-20
0-20

0-30
0-50
0-100
0-125
0-250

100
75
75
75
75
EMS 30-20
EMS 30-33
EMS 30-65
EMS 30-80
EMS 30-165

600
1000
2000
2500
5000

0-30
0-30
0-30
0-30
0-30

0-20
0-33
0-65
0-80
0-165

100
75
75
75
75
EMS 40-15
EMS 40-25
EMS 40-50
EMS 40-60
EMS 40-125

600
1000
2000
2500
5000

0-40
0-40
0-40
0-40
0-40

0-15
0-25
0-50
0-60
0-125

100
75
75
75
75
EMS 60-10
EMS 60-18
EMS 60-33
EMS 60-40
EMS 60-80

600
1000
2000
2500
5000

0-60
0-60
0-60
0-60
0-60

0-10
0-18
0-33
0-40
0-80

100
75
75
75
75
EMS 80-7.5
EMS 80-13
EMS 80-25
EMS 80-30
EMS 80-60

600
1000
2000
2500
5000

0-80
0-80
0-80
0-80
0-80

0-7.5
0-13
0-25
0-30
0-60

100
100
100
100
100
EMS 100-10
EMS 100-20
EMS 100-25
EMS 100-50

1000
2000
2500
5000

0-100
0-100
0-100
0-100

0-10
0-20
0-25
0-50

100
100
100
100
EMS 150-7
EMS 150-13
EMS 150-16
EMS 150-33

1000
2000
2500
5000

0-150
0-150
0-150
0-150

0-7
0-13
0-16
0-33

120
120
120
120
EMS 300-3.5
EMS 300-6
EMS 300-8
EMS 300-16

1000
2000
2500
5000

0-300
0-300
0-300
0-300

0-3.5
0-6
0-8
0-16

150
150
150
150
EMS 600-1.6
EMS 600-3.3
EMS 600-4
EMS 600-8

1000
2000
2500
5000

0-600
0-600
0-600
0-600

0-1.6
0-3.3
0-4
0-8

250
250
250
250
